热管空预器

◇ 产品介绍

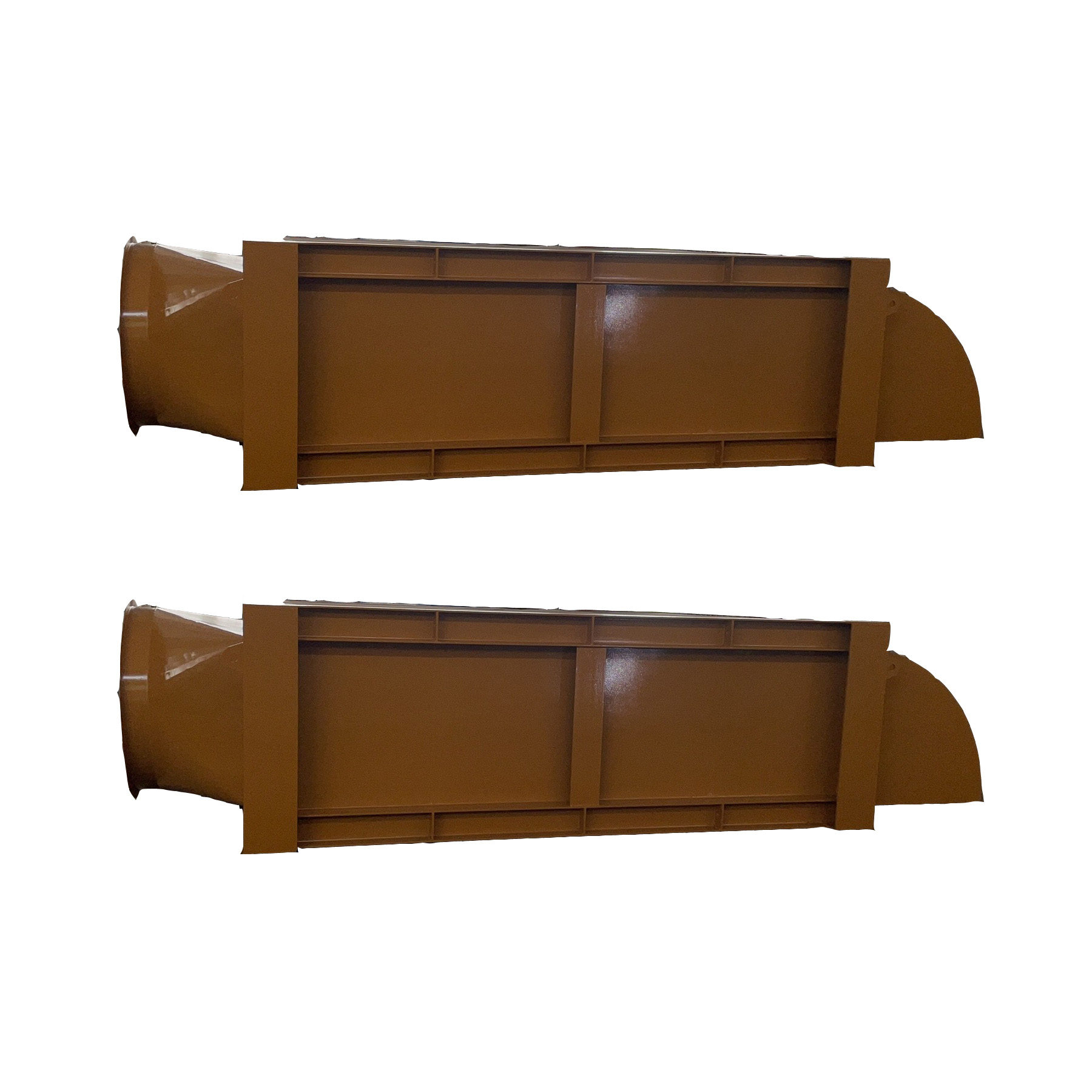

SY-KYQ(Z)型注汽锅炉预热器是专门针对油田注汽锅炉开发的紧凑型空气预热器。

该型空气预热器采用微通道板肋式热管阵列；微通道板肋式热管传热腔为矩形平板，内部矩形真空空间内设置了微通道毛细芯，并充装了工质；平板热管的两侧表面设置了扩展表面，平板热管及扩展表面构成了微通道板肋式热管。

微通道板肋式热管阵列一面是热流体，另一面是冷流体，微通道毛细芯中的液体工质被热流体加热蒸发汽化，蒸汽在微小的压差下流向平板热管的另一面，被外侧的冷流体冷却，放出热量凝结成液体，液体工质再沿吸液芯中的毛细微通道，靠毛细力的作用流回受热的这一面。如此循环不已，将热量由微通道板肋式热管组件的一面传递到另一面。

◇ 产品特点

◆换热效果好

微通道板肋式热管组件可以实现平板热管内任意方向的传热，在任何布置型式下都不会对热管性能造成影响，提高了热管换热器的效率。

扩展表面可减小流通通道的水力半径，同时可在流道中形成强烈的扰动，使流体边界层不断破坏，在较低的流速下就可以形成湍流，达到较高的传热系数，提高换热效率。

◆低流阻

冷热流体流程短、阻力小。

◆单位体积换热面积大，结构紧凑，重量轻，成本低

比表面积可达1000~2500m²/m³，是非紧凑式换热器的5~10倍。

体积为传统换热器的15~50%，布置灵活、占用空间小。

成本为传统换热器的80%。

◆防腐蚀涂层

高效扩展板表面敷设针对现场工况的防腐蚀涂层。

◆冷热侧可根据冷热流体针对性设计

根据不同的介质特性、传热性能、阻力要求，冷热侧可采取不同的扩展表面型式、设置不同的换热面积，使换热器在传热、阻力、成本之间取得最佳平衡。

◇ 适用范围

用于油田注汽锅炉的排烟与助燃空气之间的换热，可用于代替列管式、翅片热管式等空气预热器。

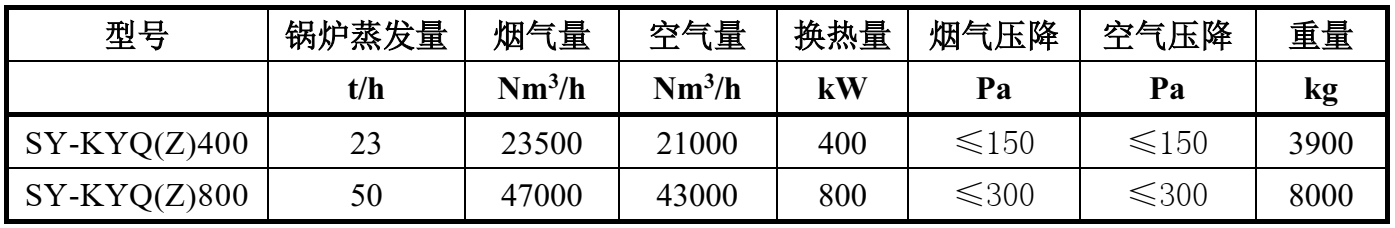

◇ 产品规格

说明：  空预器额定工况：烟气进出口温度145/105℃，空气进出口温度20/65℃，节能率2%左右。
