Z型真空除氧器

Z型真空除氧器是上海晟煜科技有限公司开发的一种新型真空除氧器。

Z型真空除氧器是有别于常规高位真空除氧器、低位真空除氧器及膜式真空除氧器的一种全新的真空除氧器。高位真空除氧器运行稳定，方便管理。但一般要建设十几米除氧塔，不仅基建成本高，建设周期长，而且无法搬迁，同时在低负荷时运行费用较高；常规低位真空除氧器安装搬迁方便，但设备噪声大、能耗高、故障多、寿命短。膜式真空除氧器以膜技术为核心，设备节能环保，运行费用低，但对进水水质要求较高，限制了其应用范围。

一、除氧器的工艺系统

来水首先经过精度为300μ的不锈钢过滤器，有效滤除水中杂物，防止堵塞除氧喷头。过滤后的水通过一级除氧喷头进入脱氧罐内，在罐内形成大面积雾状。由于真空泵的作用，罐内处于负压状态，使氧在水中的平衡降低而释放出来，蒸发的水汽和释放的氧由真空泵抽出。水经过一级脱氧后，再由一级泵和二级除氧喷头再次进入脱氧罐内进行二次脱氧，经过两级脱氧处理后的除氧水由二级泵供给用户。当二级泵进水流量不足时，系统自动停止二级泵运行，并自动打开旁路阀。

真空泵工作水循环使用，从循环水箱自吸水再回到循环水箱。调节补充水量防止水温升高。当循环水箱液位达设计高位点时，循环水箱水被自动回收，直至设计低位点。系统流程见下图。

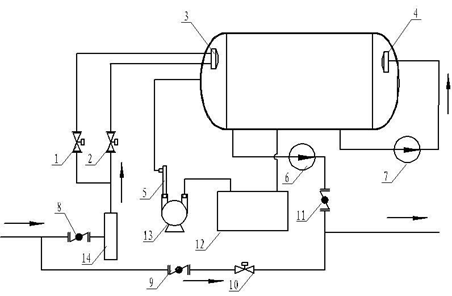

1 辅助进水 2  主进水 3一级喷头 4 二级喷头 5 大气喷射器 6 二级泵  7 一级泵

8 设备进口阀  9 旁路阀  10 旁路隔膜阀 11 设备出口阀  12真空泵汽水分离水箱

13真空泵     14过滤器

   Z型真空除氧器工艺流程图

二、Z型真空除氧器的特点

Z型真空除氧器采用常温真空脱氧法来达到脱氧要求。除氧器具有如下特点

1．占地面积小、结构紧凑、自成一体、方便搬迁。

2．PLC全自动控制、运行稳定、性能安全可靠、操作方便。

3．高真空二次脱氧，出水含氧稳定，含氧低。

4．特殊设计的专用喷头，满足了良好的雾化效果，扩大了脱氧水的比表面积，保证了除氧效果。喷头流通孔径大，能适应较差水质。

5．特殊设计的专用水泵，在高真空下连续运行，噪音小，使用寿命长。

6．水环真空泵真空系统运行噪声低，水电消耗少。
