气体压缩余热梯级利用系统

1．背景

在空气、天然气压缩过程中，只有约15%的电能转化成势能（压力升高），有约85%的电能转换成压缩热，通过压缩系统自身的冷却散热系统直接或间接排放到自然环境中。如果将这些热能利用起来，加热其他工艺物料，则可以节约能源，提高能源综合效率。

2.系统介绍

气体压缩余热梯级利用系统按照“温度对口，梯级利用”的原则，根据工艺用热温度要求，超过工艺用热温度以上的余热可以采用直接换热方式来回收部分高温余热，用来满足工艺的用热需求；用热温度以下的余热采用高温热泵提升热能品位方式加以利用；如果项目所在地需要供暖，同时可以采用余热进行采暖。

系统由高温段换热器、热泵、循环泵、低温段换热器和控制系统等组成。

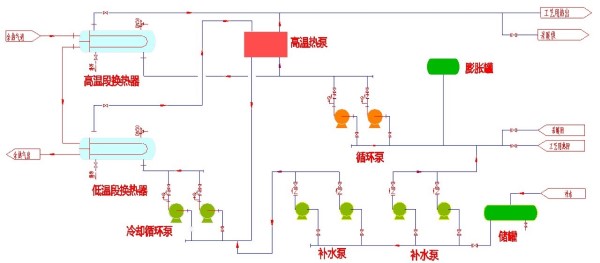

气体压缩余热梯级利用流程图

3.系统特点

l  变废为宝，提高能源综合效率。

l  通过换热器和热泵实现余热梯级利用。

l  采用高温热泵，使用温度高。

l  核心换热器结构紧凑、成本低。

l  减少冷却散热系统的投资和运行费用。

l  智能控制，安全可靠。
