油田采出液余热采暖系统

1.背景

稠油采出液一般温度都比较高，需要降温才能进入后段工艺，且蕴含大量的余热。同时计量站和处理站采暖需要大量的热量，如果利用采出液余热进行采暖，则可以节约能源，提高油田综合能源水平。

2.系统介绍

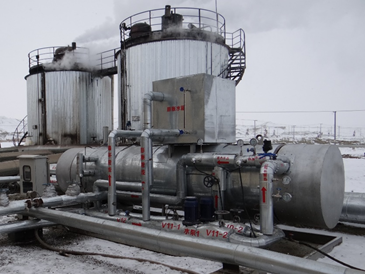

稠油采出液一般粘度大、含沙量多。如果采用常规换热器进行热能回收，则会出现积沙、局部冻堵等问题。我公司开发的油田采出液余热采暖系统是采用公司自行开发的分离热管式换热器，利用采出液余热加热采暖水。系统由分离热管式换热器、采暖循环泵、水箱和彩板房组成，所有设备集成在一个橇上，安装搬家方便。

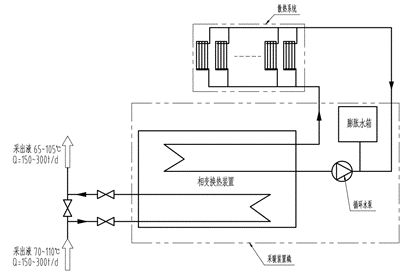

采出液余热采暖系统图

3特点

l  运行稳定，负荷适用范围宽；

l  能适应频繁启停和负荷剧烈波动的工况；

l  具有自清洗、防沉沙功能，不易积沙；

l  温度均匀，不会形成死油区和局部冻堵；

l  冷热源不会互渗；

l  模块化橇装结构，方便运行维护；

l  适用于高粘、高污染的物料余热回收。
